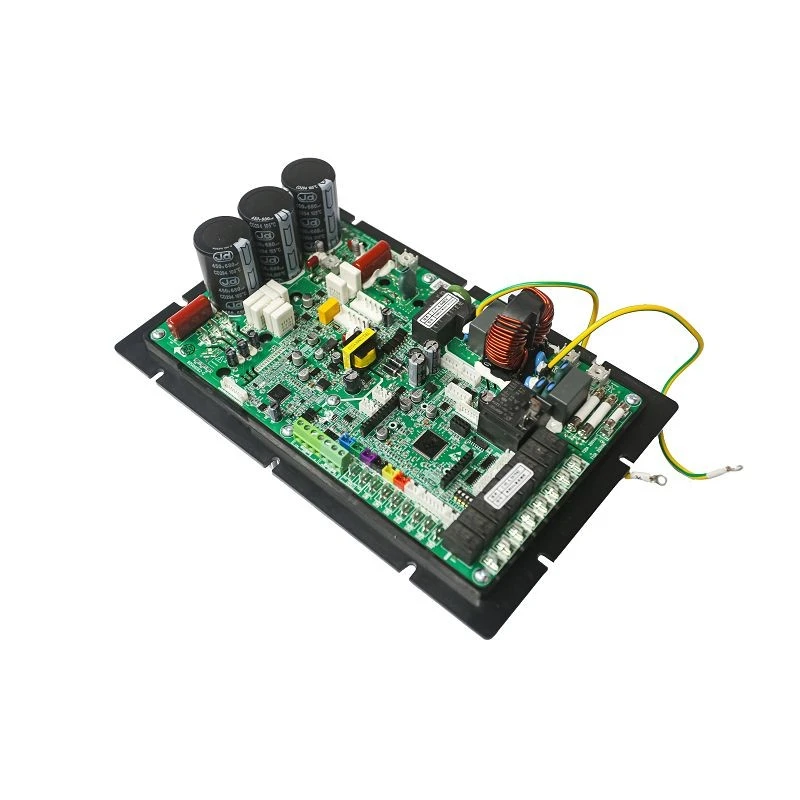

Інтегрована плата VFD потужністю 5 кВт

Ця інтегрована плата VFD потужністю 5 кВт призначена для керування інверторним компресором постійного струму в теплових насосах, комерційних системах опалення, вентиляції та кондиціонування повітря та холодильних системах. Інтегрована плата VFD потужністю 5 кВт має інтегроване головне керування, драйвер і конструкцію фільтра електромагнітної сумісності для легкого встановлення та компактної системної інтеграції.

Послати повідомлення

Завантажити

Функція

Інтегрована плата VFD на 5 кВт

ЦеІнтегрована плата VFD на 5 кВт призначений дляDC інверторний компресоруправління тепловим насосом, комерційними системами опалення, вентиляції, вентиляції та кондиціонування повітря та холодильними системами. Інтегрована плата VFD потужністю 5 кВт маєінтегроване головне керування, драйвер і фільтр ЕМСконструкція для простого встановлення та компактної системної інтеграції.

Особливості продукту

Векторне керування синусоїдальною хвилею на 180 градусівдля плавного запуску, зниження рівня шуму та вібрації

Технологія APFCдля покращеного коефіцієнта потужності та зменшення гармонійних спотворень

Широкий діапазон напруги:176V ~ 264V AC, стабільна робота

Кілька засобів захисту:перевищення/нижча напруга, перевищення/зниження струму, втрата фази, пере-температура, розмагнічування компресора

Зв'язок RS485для роботи в мережі та віддаленого моніторингу

Додатковий модуль 4G IoTдля віддаленого запиту параметрів, налаштувань і оновлень мікропрограми

Широка робоча температура:-30 градусів ~ +60 градусів

Параметр	символ	Хв.	Тип.	Макс.	одиниця
Напруга змінного струму	Vac	176	220	264	V
Частота мережі змінного струму	фак	-5%	50/60	+5%	Гц
Вхідна потужність (Примітка 1)	Pin	-	-	5500	W
Поточний вхід (Примітка 1)	Iin	-	-	25	Зброя
Поточний вихід (Примітка 2)	Іо	-	-	17	Зброя
Швидкість бігу (примітка 2)	n	20	-	120	rps
Прискорення (примітка 2)	Δn	-	1	-	обертів/с
Фактор потужності	λ	-	0.99	-	-
Ефективність	η	93	-	-	%
Відстань зв'язку HMI	L_HMI	-	-	10	m
Відстань зв'язку RS485 (екранований дріт)	L_RS485	-	-	300	m
Вихідний струм порту 12 В	I_12V	-	-	150	мА
Робоча температура	T_opr	-30	-	60	ступінь
Температура зберігання	T_stg	-40	-	85	ступінь
Робоча вологість (примітка 3)	RH_opr	-	-	90	%
Вологість при зберіганні (примітка 3)	RH_stg	-	-	95	%
Ступінь забруднення	-	-	2	-	-
IP код	-	-	IP00	-	-
Висота (примітка 4)	-	-	-	2000	m
